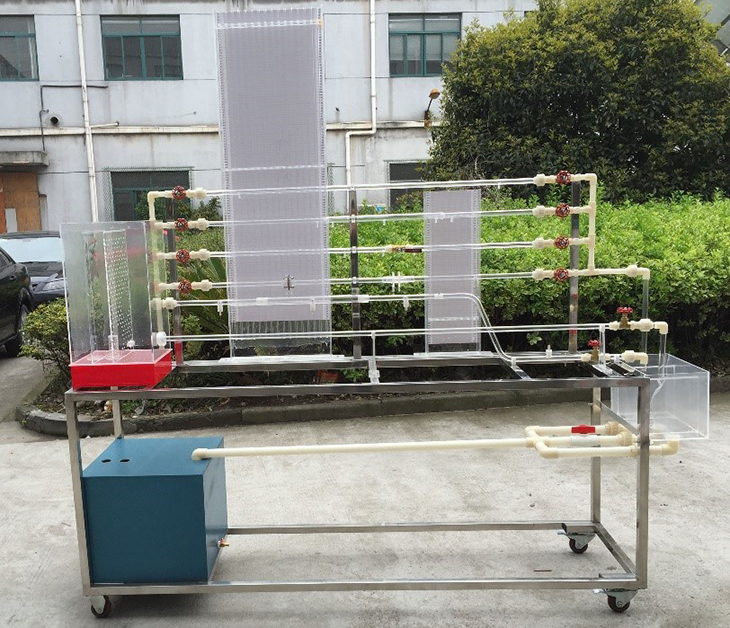

SB-669多功能水力學實驗臺
外形尺寸：
2200×550×2000mm
工作電壓：220V
功率：200W
主要用途：可測定雷諾、伯努力、沿程阻力系數和突擴、突縮、閥門局部阻力系數、可進行孔板、文丘里和皮托管流量系數的實驗。
主要配置：
移動式不銹鋼實驗臺、儲水箱；雷諾測試管；伯努利測試管；沿程阻力系數測試管；突擴、突縮測試管；閥門局部阻力系數測試管；孔板流量計測試管；文丘里流量計測試管；和皮托管測試管；測壓板直接顯示總水頭線和測壓管水頭線。
技術參數：
運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。
雷諾管：長1400mm、內徑14mm，有機玻璃。
伯努利管：總長1350mm、內徑14mm和φ27mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
沿程阻力管：長1300mm、內徑φ14mm，有機玻璃制作，兩測壓點間的距離：1000mm。
局部阻力管：長1300mm、內徑φ14mm和φ20mm，有機玻璃制作。
孔板流量計測試管：內徑φ14mm和φ8mm
文丘里流量計測試管：內徑φ14mm和φ8mm。
水泵 功率：200W
流量：5580L/h
揚程：4米
出水口徑φ24.5mm上下浮動5mm
計量水箱：≥
200mm×200mm
實驗水箱：有機玻璃制成，35L上下浮動1L，上裝指示液盒。
蓄水箱：容積約60L上下浮動1L，PVC板焊制而成。
實驗所用的流體--水為全循環設計。
|
