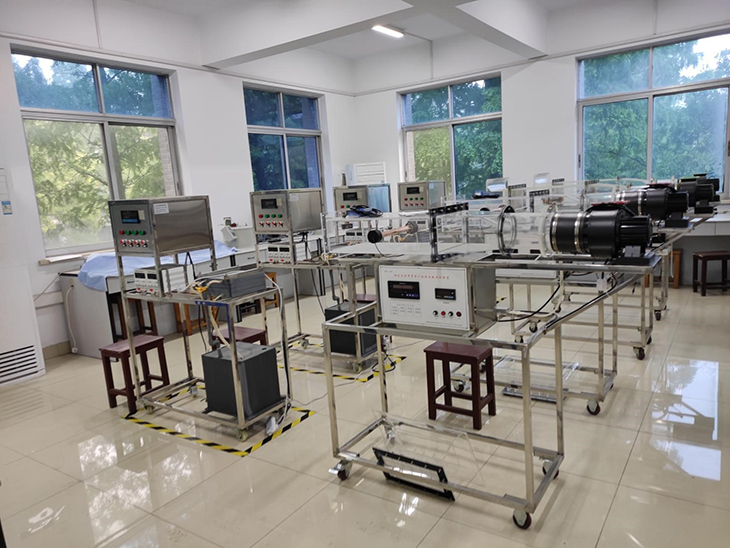

SB-QD/z強迫對流管外放熱系數實驗臺
1、
儀器應用范圍：
1.1測量空氣橫向流過單管表面的平均表面?zhèn)鳠嵯禂?shù)h，并將實驗數據整理成準則方程式。
1.2學習測量風速、溫度、熱量的基本技能，了解對流放熱的實驗研究方法。
2、
儀器使用工作環境：
2.1工作環境溫度：
0-40℃。
2.2工作環境濕度：
< 80%。
2.3電源：?jiǎn)蜗?span lang="EN-US">220V。
3、
技術及性能參數：
3.1離心風機：電壓220V
功率：330W 轉速：2800r/min
3.2加熱管：石英加熱管，功率90W
3.3顯示各測試點的溫度：
進風溫度、出風溫度、加熱1溫度、加熱2溫度、加熱3溫度、加熱4溫度、室內溫度
3.4實驗臺外形尺寸：1800×500×1400mm
3.5壓差傳感器：輸出4－20mA
、材質鋁合金、精度0.5級
4、設備與附件的組成：
1、移動式不銹鋼支架 1套
2、風洞本體（有機玻璃）
1套
3、離心風機
1臺
4、智能巡檢儀
1套
5、功率表
1只
6、實驗管 1套
7、加熱器 1套
8、壓差傳感器
1套
9、孔板 1套
10、調壓器 1套
11、電源開關
1只
12、溫度傳感器
7套
13、功率調節開關
1只
14、風機調節開關 1只
15、控制箱
1只
|
