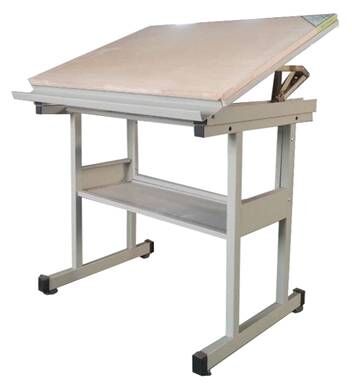

SB-HC型多功能固定式實用繪圖桌
一、概述：
多功能實用繪圖桌固定繪圖桌支架采用鋼架結構，桌面板采用東北優質加厚椴木材料的1號繪圖板，并可調節傾角0°-85°，桌面下部有儲物隔板，可以放置書包、文具和圖紙等物品，牢固耐用，適用于機械制圖繪圖和繪畫專業，在院校內實用和經濟的一款多功能和升降繪圖繪畫桌，有較強的多種行業和課程的兼容性和普及性。
二、主要特點：
1、此款繪圖桌是國內最新型的產品，和國內任何一款繪圖桌的區別在于，采用單邊雙支撐結構，大大增強桌子的穩定性和牢固性。
2、工業桌面標配灰白三聚氰胺貼面防火板，PVC高溫封邊。傾角采用彈簧鉸鏈無級調節傾角，傾角范圍0—85°，同時具有鎖定裝置，確保傾斜角度不滑動。
3、桌面高度采用符合人體工學原理的適宜高度：800mm，腳柱采用30×30×650方鋼，著地橫管采用 50×30×530mm方鋼，圖板架框由20×20mm方鋼焊接。
4、所有鋼管均采用優質鋼材， 經過酸洗、磷化、防靜電噴塑以及高溫固化處理。所有鐵件鏈接部分采用二氧化碳?xì)怏w保護焊，焊點美觀牢固。
三、詳細參數：
1、臺面調角幅度：0°-85°
2、桌面規格（長×寬）:900×600mm
3、整體規格：寬900×深680×高800mm

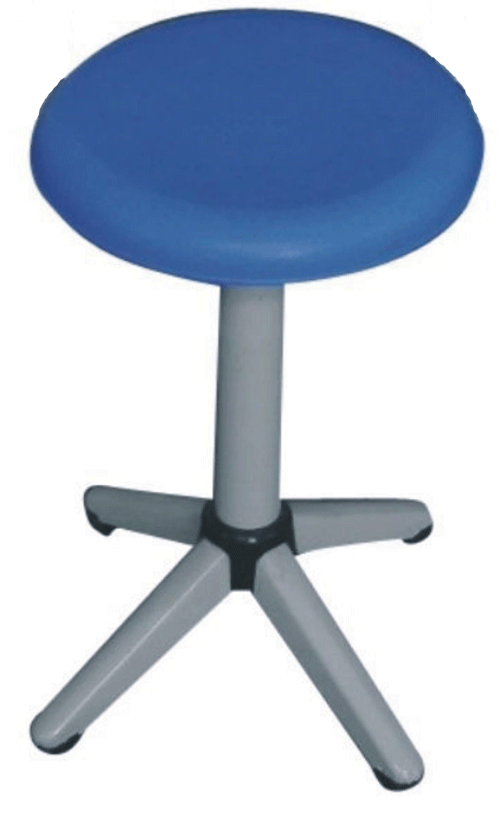

4、鋼架結構繪圖凳：
塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處理；
凳面厚6mm，底座錐形設計；
整體高度45cm。
四、適用人群
適合各類大中專院校和職校機械（建筑）制圖基礎教學和專業設計，以及藝術設計專業使用。
五、該款繪圖桌可選配置：
學生桌配置：
（1）90cm丁字尺
（2）90*60cm一號繪圖板
（3）精密繪圖儀器（5件一套）
（4）25cm曲線板
（5）30cm多用斜角三角板
（6）美工刀
（7）三棱比例尺
（8）多功能模板
（9）大圓弧模板
（10）不銹鋼多用擦圖片
（11）畫圓模板
（12）繪圖鉛筆（5支一套）
（13）81a繪圖筆
(14)學生凳(PVC凳面,鋼管身,可升降)

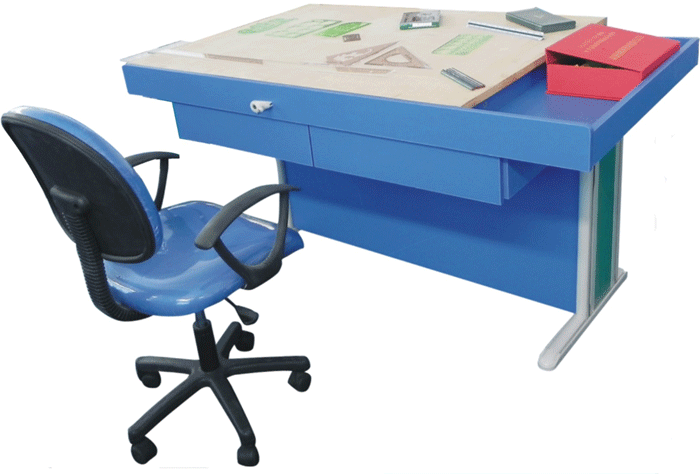

六、老師桌配置： 規格1500*610*800mm
（1）1200cm丁字尺
（2）120×90cm零號圖板
（3）精密繪圖儀器（12件一套）
（4）高亮度書寫投影（1臺）
（5）投影薄膜（一盒）
（6）銀幕（一幅）
（7）制圖基本技能掛圖（一套16張）
（8）滑動轉椅（一張）
（9）25cm曲線板
（10）30cm多用斜角三角板
（11）美工刀
（12）三棱比例尺
（13）多功能模板
（14）圓弧模板
（15）不銹鋼多用擦圖片
（16）畫圓模板
（17）繪圖鉛筆（5支一套
（18）速成制圖小模型（55件一套）
（19）81a繪圖筆
|
