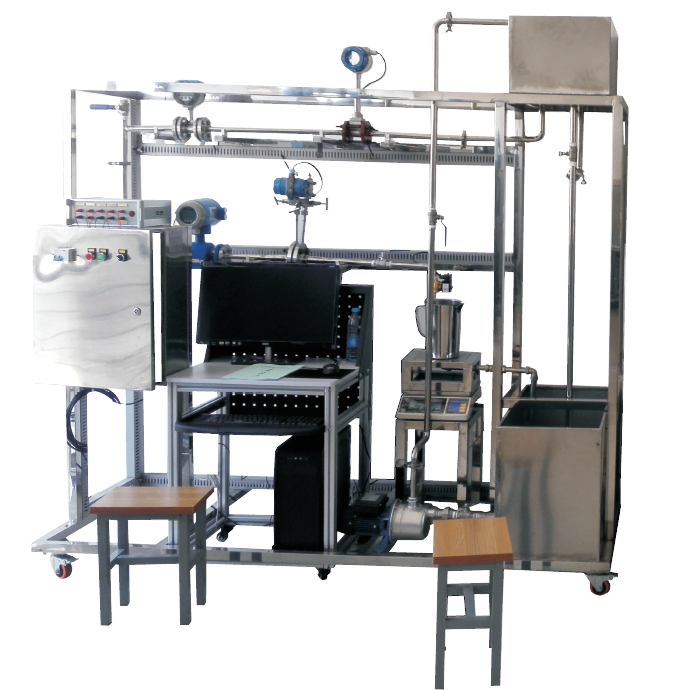

SBJYD-98E液體流量儀表標定實驗系統
一、概述
液體流量儀表標定實驗系統是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。
雖然各種流量儀表在出廠前都進行了流量標定，建立了流量刻度標尺，但是在實驗室或生產上應用時，工作介質、壓強、溫度等操作條件往往和原來標定時的條件不同。為了精確地使用流量計，則需要在使用之前進行現場校準工作。
本試驗臺主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。
二、 系統組成
實驗系統由水路系統、電子稱重單元、數據采集系統、計算機測量控制系統和被校準流量計等單元組成（圖1）。
圖1 實驗系統示意圖
1.循環水泵； 2. 總閥； 3. 溢流閥； 4. 高位水箱； 5. 12. 14. 15. 排液閥； 6. 電磁流量計；
7.比例調節閥； 8. 渦街流量計； 9. 渦輪流量計； 10. 孔板流量計； 11. 放氣閥； 13. 水槽；
16.電磁閥； 17. 電子秤； 18. 稱量筒。
三、技術參數
流量范圍：1～10m3/h
壓力：1.6MPa介質：水
儀表測量精度：0.5級
電源：440V 16A
輸出信號：4～20mA
渦街流量計，檢測介質溫度-20~250℃，精度等級：液體≤1%，測量范圍液體3~60m3/h,可正偏。
渦輪流量計，檢測介質溫度-20~120℃，精度等級：≤0.5%，測量范圍4~40 m3/h。
電磁流量計，檢測介質溫度-15~100℃，精度等級：≤0.5%，最大測量流量70 m3/h
板孔流量計，檢測介質溫度-15~250℃，精度等級：≤1%，公稱壓力2.5MPa.
功能齊全，使用方便，數據采集過程全部由計算機控制，達到數據顯示和繪圖同步進行
四、配置單
|
序號 |
名 稱 |
型 號 規 格 |
數量 |
|
一 |
水路系統 |
|
|
|
1 |
水泵 |
不銹鋼 |
1臺 |
|
2 |
截止閥 |
閘閥，排污閥，排氣閥，過濾器等 |
5只 |
|
3 |
管路 |
塑鋼管，接頭，不銹鋼管，法蘭，連接件 |
1套 |
|
4 |
高位水箱 |
不銹鋼 |
1只 |
|
5 |
水槽 |
不銹鋼 |
1只 |
|
6 |
機架結構 |
不銹鋼，自制 |
1套 |
|
二 |
電子稱重單元 |
|
|
|
1 |
電子秤 |
串口通訊，9903-15kg/9903-15kg |
1臺 |
|
2 |
稱量筒 |
不銹鋼 |
1只 |
|
三 |
數據采集系統 |
|
|
|
1 |
數據采集單元 |
自制 |
1臺 |
|
2 |
數據傳輸電纜 |
RS232/485，支持MODBUS協議 |
1只 |
|
3 |
信號線 |
RVVP 2×0.75 |
1批 |
|
4 |
溫度傳感器 |
PT100 |
2只 |
|
四 |
測量控制單元 |
|
|
|
1 |
計算機 |
OptiPlex 380; 2009W 20英寸 HAS 寬屏顯示器 |
1套 |
|
2 |
有機玻璃板 |
具體外形尺寸見圖紙 |
1套 |
|
3 |
比例調節閥 |
φ20 |
1只 |
|
4 |
電磁閥 |
φ20 |
2只 |
|
5 |
電氣輔材 |
空氣開關，漏電保護器，電線，光電隔離模塊，線槽 |
1套 |
|
五 |
待校準流量計 |
|
|
|
1 |
孔板流量計 |
φ20 一體化孔板流量計 |
1套 |
|
2 |
渦街流量計 |
φ20 LUGB系列渦街流量計典型產品 |
1套 |
|
3 |
渦輪流量計 |
φ20 LW系列液體渦輪流量計 |
1套 |
|
4 |
電磁流量計 |
φ20 LD系列電磁流量計典型產品 |
1套 |
|
