SBLYJD-5樓宇智能化工程實訓系統設備
一、概述
樓宇智能化工程實訓裝置是為高校、職業院校、職業教育培訓機構研制的樓宇智能化技術樓宇模擬實訓設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。
樓宇智能化工程實訓系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC監控照明六個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、智能化樓宇實訓裝置主要技術性能：
輸入電源：單相三線AC220V±10% 50Hz
工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃） 海拔≤4000m
裝置容量：≤1kVA
外形尺寸：4600mm×2300mm×2400mm
安全保護：具有漏電壓、漏電流保護，安全符合國家標準
三、 樓宇智能化工程實訓系統配置：
1、對講門禁系統
系統配置有單元門口主機、單戶門口機、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機等器件，可完成可視對講門禁及室內安防系統的線路鋪設、連接和功能調試。
2、消防系統
系統配置有消防報警主機、智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等器件，可進行器件的選擇、檢測、安裝、消防聯動系統的線路鋪設、連接、系統調試、編程和運行任務。
3、安防系統
系統配置有門磁開關、家用緊急求助按鈕、被動紅外空間探測器、被動紅外幕簾探測器、燃氣探測器、主動紅外對射報警器，可實現對講門禁和室內安防聯動、視頻監控及周界防范功能。
4、視頻監控系統
系統配置有高速球云臺攝像機、一體化槍型攝像機、紅外攝像機、室內全方位云臺、矩陣主機、彩色監視器、硬盤錄像機等器件，可進行器件的選擇、檢測和安裝。完成視頻監控系統的線路鋪設和連接。通過系統模塊的參數設置和編程，實現監視器的視頻監控、畫面切換和報警聯動錄像等功能。
5、綜合布線系統
系統配置有RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件，可完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連接（端接）。通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。
6、DDC監控系統
系統配置有DDC控制器、時間模塊、LON網絡適配器、編程軟件、組態軟件、射燈、照度探測器，能進行DDC通道編程配置、照明監控編程、上位監控工程通訊連接、動畫組態等工作任務。
7、工具及配件
8、工具
包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span>
9、耗材配件
包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。
四、項目實施的內容
1.樓宇自動化工程設計能力
2.消防報警系統設計、安裝與調試能力
3.視頻監控系統設計、安裝與調試能力
4.對講門禁及室內安防系統設計、安裝與調試能力
5.綜合布線系統施工能力
6.照明系統的接線、編程和調試能力
7.電梯系統編程和調試能力
8.樓宇自動控制系統編程與調試
9.樓宇自動控制系統故障排除能力
10.樓宇自動化專業課程建設與信息應用能力
五、配置說明
1、智能樓宇通用平臺架
|
序號 |
名稱 |
規格、技術指標 |
數量 |
|
1 |
智能樓宇平臺 |
采用歐標40X40工業鋁型材框架，四周墻體采用1.5mm厚安裝布線網孔板組成（網孔布局為5X15mm，配工業標準塑制安裝孔件），4600mm×2300mm×2400mm（長×寬×高），實訓平臺分為管理中心、智能小區、智能大樓和樓道等區域。 |
1套 |
|
2 |
實訓用網孔墻體4600mm×2300mm×2400mm（長×寬×高） |
1500mm×500mm |
1塊 |
|
1500×600mm |
3塊 |
||
|
750mm×750mm |
26塊 |
||
|
1500mm×260mm |
3塊 |
||
|
800mm×400mm |
1塊 |
||
|
3 |
總電源箱 |
空氣開關、電源指示燈 |
1套 |
|
4 |
安防控制箱 |
AC24V/3A、DC12V/5A |
1套 |
|
5 |
消防控制箱 |
DC24V/3A、24V繼電器 |
1套 |
|
6 |
DDC控制箱 |
BA5210、BA5208、DC24V/6A；24V繼電器 |
1套 |
|
7 |
DDC控制對象系統臺架 |
830mm×520mm×1640mm |
1套 |
2、系統功能模塊
|
序號 |
規格、技術指標 |
數量 |
備注 |
|
1 |
對講門禁及室內安防系統 |
1套 |
|
|
2 |
網絡視頻監控系統 |
1套 |
|
|
3 |
消防報警及聯動系統 |
1套 |
|
|
4 |
家庭綜合布線系統 |
1套 |
|
|
5 |
智能照明系統 |
1套 |
|
3、配套設施及資料
|
序號 |
名稱 |
規格、技術指標 |
數量 |
備注 |
|
1 |
控制柜 |
滿足硬盤錄像機、交換機等安裝需求 |
1套 |
|
|
2 |
電腦桌 |
600mm×600mm×800mm |
1臺 |
|
|
3 |
人字梯 |
900mm×250mm×1200mm |
2把 |
|
|
4 |
塑料卡件 |
20mm×10mm×11mm |
500個 |
|
|
5 |
計算機 |
聯想M4650 I5-4590\4G\1T\1G\19.5寸液晶 |
1臺 |
學校自備 |
|
6 |
編程軟件 |
LonMarker 3.1 |
1套 |
|
|
7 |
力控 |
力控6.1 |
1套 |
|
|
12 |
工具 |
常用檢修維護工具 |
1套 |
|
|
13 |
耗材及其它 |
電纜、網線、水晶頭、PVC線管、彎頭、迫碼、杯疏等 |
1批 |
|
|
14 |
工具柜 |
維修專用，帶輪子可移動 |
1個 |
|
4、子系統配置
數字對講門禁及無線室內安防系統
一、系統的主要特點
1、數字信號傳輸優勢明顯，可在中間添加信號中繼器放大信號，傳輸距離長、速度快，抗干擾能力強，不會出現信號衰減、干擾等現象。
2、與模擬信號采用解碼器相比，數字信號采用TCP/IP網絡協議，兼容性好，支持多點訪問，可通過網絡交換機快速擴容系統。
3、模擬系統信號線多且復雜，安裝布線與后期維護復雜，數字門禁系統安裝只有一根網線，安裝維護簡便。
4、采用TCP/IP網絡構架，支持VLAN與跨網段訪問，可實現遠距離或異地訪問。
5、信息發布支持點對點及群發，可實現戶戶對講且不占線。
二、系統結構圖

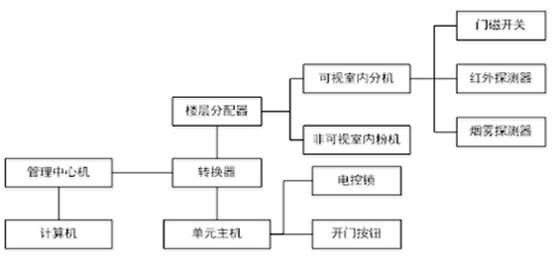

樓宇對講門禁及室內安防系統結構圖
|
序號 |
名稱 |
型號 |
數量 |
備注 |
|
1 |
管理中心機 |
型號：MC4D； 內置7英寸數字液晶顯示屏，分辨率800*480，呈現高清晰畫面效果；免提通話，效果清晰；可直接呼叫分機、監視主機，也可被各級分機、單元主機呼叫，進行高質量的音視頻通話；具備巡檢功能，對整個安裝系統的報警探頭進行實時檢測；具有報警探頭功能，對非法入侵、火警、煤氣等異常情況報警；管理中心和電腦連接時，提供多種方式實現地址簿下載和電腦聯機功能。
|
1臺 |
|
|
2 |
單元主機 |
可直接呼叫室內分機并與之通話，鍵盤有藍色夜光顯示、防拆報警功能；主機具有按鍵自動夜光和CCD紅外夜視、LED補光功能，兩檔視頻補償功能，通過設置V-GAIN的不同檔位使主機輸出的視頻信號適應不同的傳輸距離；開門超時自動報警、無需打開機身外殼，即可實現軟件升級和下載地址簿功能。
|
1臺 |
|
|
3 |
可視室內分機 |
型號：C100BLGA； 7英寸彩色高清LCD顯示屏，分辨率：480×3(RGB)×234；操作上使用高科技感應觸摸按鍵，顯示屏采用國際先進的LED背光技術，廣色域，亮度高，低碳環保，耐用性能穩定，面板一體化切割，使得整機薄而精致和諧，外殼采用高光高透明度耐磨PMMA材料和優質ABS材料；具有4個防區和一個外接SOS功能。彩色顯示呈現高清晰畫面效果，免提通話，效果清晰；用戶可通過按鍵自行設置地址。采用SMD器件，SMT工藝，使電路板高度集成，品質更為穩定；ESD防靜電、防脈沖干擾、增加浪涌保護，防雷擊等強烈電流破壞。
|
1臺 |
|
|
4 |
非可視室內分機 |
1)呼叫、通話、開鎖、呼叫管理中心。 2)可外接緊急報警，可擴展電梯控制功能； 3)用戶可通過分機按鍵自行設置分機地址； 4)優質工程ABS材質，抗強沖擊性 5)ESD防靜電、防脈沖干擾、增加浪涌保護,防雷擊等強烈電流破壞。
|
1臺 |
|
|
5 |
轉換器 |
型號：RS1 其功能為總線隔離，信號轉發和音視頻通道切換，并能指示通信、電源工作狀態；有五個RJ45接口，分別對應單元總線輸入、輸出，系統總線輸入和輸出，剩下的一個RJ45接口和另外一個兩端接口用于連接單元系統主電源，還有兩個四檔視頻增益調節撥碼開關，調節增益可提高視頻傳輸距離，通過級聯轉換器可將單元系統組網，形成片區統一管理；用戶可通過轉換器按鍵自行配置轉換器參數，也可通過軟件或電阻配置。
|
1臺 |
|
|
6 |
樓層分配器 |
型號：FS3 具有層層隔離、短路保護功能，并能指示通信、視頻、音頻、電源工作狀態；樓層分配器下的任一分機端口短路，將不影響其它樓層分配器下的分機正常工作；各樓層的分機通過樓層分配器與總線相連，一臺樓層分配器可以接四臺室內分機；將總線傳輸視頻信號進行轉換和放大，并將其分配到與之相連的分機上；用戶可通過轉換器按鍵自行配置轉換器參數，也可通過軟件或電阻配置。
|
1臺 |
|
|
7 |
智能電源 |
型號：PW1
|
2臺 |
|
|
8 |
電磁鎖 |
工作電壓：12V |
1個 |
|
|
9 |
開門按鈕 |
自動復位 |
1個 |
|
|
10 |
門磁開關 |
型號：HO-03； 通用門磁開關，內部由一個永磁體和一個干簧管開關組成；當處于閉合狀態時，永磁體吸合干簧管；當處于打開狀態時，干簧管開關不被吸合，常開觸點閉合報警。
|
1個 |
|
|
11 |
紅外探測器 |
型號：ISC-BDL2-WP6G-CHI； 具有先進的信號處理能力，能消除周圍環境的噪音干擾和寵物誤觸發，能自動忽略由一只寵物或多只嚙齒動物的信號。安裝在2.3-2.7米高度，探測范圍完整覆蓋6*6米的范圍。
|
1個 |
|
|
12 |
煙霧探測器 |
型號：LH-94； 光電探測方式，內部有光學迷宮，有效防止誤觸發；采用低功耗CMOS微處理器，聯網輸出。頂吸式安裝，有效監測面積達20平方米。
|
1個 |
|
|
13 |
探測器網關 |
型號：CS-A1C-32W；最大支持32個無線探測器，載波頻率433.92MHz，支持‘螢石云視頻’手機客戶端一鍵配置。
|
1個 |
|
|
14 |
無線緊急按鈕 |
型號：T3；工作頻率：433.92MHz，工作電壓3-3.3V，電池工作年限2年。
|
1個 |
|
|
15 |
無線防寵物被動紅外探測器 |
型號：CS-T1-C；放寵物級別：≤25kg，安裝高度：1.8m～2.5m，鏡頭覆蓋范圍：12m×12m，水平視角：100°，抗白光強度：12000lux。
|
1個 |
|
|
16 |
無線幕簾紅外探測器 |
型號：CS-T5-A；垂直角度 ：100°，水平視角 ：小于10°，抗白光強度：12000lux，工作電流 靜態15μA；最大15mA。
|
1個 |
|
|
17 |
無線遙控器 |
型號：K2，工作頻率：433.92MHz。
|
1個 |
|
|
18 |
智能生活路由器 |
螢石 |
1 |
|
|
19 |
螢石云 |
包括手機端APP及PC端軟件。 |
1套 |
|
網絡視頻監控系統
一、系統的主要特點
1、數字信號傳輸優勢明顯，傳輸距離長、速度快，抗干擾能力強，不會出現信號衰減、干擾等現象。
2、由于對視頻圖像進行了數字化，便于計算機處理�？梢猿浞掷糜嬎銠C的快速處理能力，對其進行壓縮、分析、存儲和顯示。
3、與模擬信號相比，數字信號采用TCP/IP網絡協議，兼容性好，支持多點訪問，可通過網絡交換機快速擴容系統。
4、每個數字攝像機擁有獨立IP地址，可建立索引表，方便查找。
5、采用TCP/IP網絡構架，支持VLAN與跨網段訪問，可實現遠距離或異地訪問。
二、系統結構圖

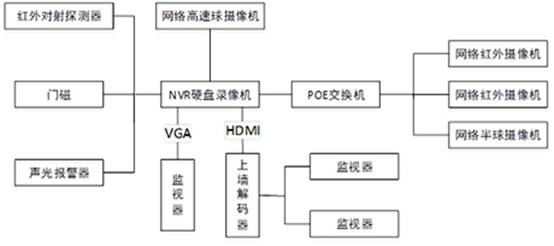

閉路電視監控及周邊防范系統結構圖
|
序號 |
名稱 |
型號 |
數量 |
備注 |
|
1 |
網絡高速球攝像機 |
型號：DS-2DF8223IW-A 像素：200W 圖像傳感器：1/1.8” Progressive Scan CMOS 視頻壓縮：H.265/H.264/MJPEG 紅外照射距離：200米 3D數字降噪：支持 背光補償：支持 區域曝光/聚焦：支持 焦距：5.9-135.7mm，23倍光學 變倍速度：大約4.4秒(光學，廣角-望遠) 水平視角：59.8-3.0度(廣角-望遠) 近攝距：10-1500mm(廣角-望遠) 光圈數：F1.5-F3.4 水平及垂直范圍：水平360°；垂直-20°-90° 水平速度：水平鍵控速度：0.1°-160°/s,速度可設；水平預置點速度：240°/s 垂直速度：垂直鍵控速度：0.1°-120°/s,速度可設；垂直預置點速度：200°/s 內置RJ45網口，支持10M/100M網絡數據。
|
1臺 |
|
|
2 |
紅外筒形網絡攝像機 |
型號：DS-2CD5A24EFWD-IZ 分辨率：200W 傳感器：1/3" Progressive Scan CMOS 最大圖像尺寸：1920×1080 幀率: 50Hz: 25fps (1920 × 1080,1280 × 960,1280 × 720)； 60Hz: 30fps (1920 × 1080,1280 × 960,1280 ×720) 快門：1/3秒至1/100,000秒 日夜轉換模式：ICR紅外濾片式 數字降噪：3D 數字降噪 接口協議：ONVIF, PSIA, CGI, ISAPI, GB28181 通訊接口：1個RJ45 10M/100M/1000M自適應以太網口 電源供應：DC12V / PoE(802.3at)。
|
2臺 |
|
|
3 |
紅外半球網路攝像機 |
型號：DS-2CD5726EFWD-I 像素：200W 傳感器類型：1/1.8" Progressive Scan CMOS 調整角度：水平:0°~355°,垂直:0°~75°,旋轉0°~355° 數字降噪：3D 數字降噪 最低照度：0.001 Lux @(F1.2,AGC ON), 0 Lux with IR 最大圖像尺寸：1920×1080 幀率： 50Hz: 25fps (1920 × 1080,1280 × 960,1280 × 720)； 60Hz: 30fps (1920 × 1080,1280 × 960,1280 × 720) 通訊接口：1個 RJ45 10M / 100M 自適應以太網口 供電：DC12V / PoE(802.3af)。
|
1臺 |
|
|
4 |
液晶監視器 |
19寸液晶監視器工業級高清監控顯示器屏幕支持HDMI/VGA/BNC接口，帶掛裝支架
|
3臺 |
|
|
5 |
NVR硬盤錄像機 |
型號：DS-7908N-K4； 1）8路網絡攝像機輸入； 2）支持1080P高清預覽； 3）可接駁符合ONVIF、PSIA、RTSP標準及眾多主流廠商（ACTI、ARECONT、AXIS、Bosch、Brickcom、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、Vivotek、ZAVIO）的網絡攝像機 4）HDMI視頻輸出分辨率最高達1920×1080； 5）VGA視頻輸出分辨率最高達1920×1080； 6）支持TV、VGA、HDMI同步輸出； 7）最大支持600萬像素高清網絡視頻的預覽、存儲與回放； 8）支持IP設備集中管理，包括IP設備參數配置、信息的導入/導出和升級等功能； 9）支持最新H.265高效視頻編碼碼流，支持H.265、H.264、MPEG4 IP設備混合接入； 10）支持HDMI與VGA同源輸出，支持HDMI接口4K超高清顯示輸出，支持VGA接口高清1080p顯示輸出； 11）便捷的UI操作界面，支持一鍵添加IP設備以及一鍵開啟錄像功能； 12）支持錄像文件按時間打包； 13）支持智能搜索、回放及備份功能，有效提高錄像檢索與回放效率； 14）支持即時回放功能，在預覽畫面下對指定通道的當前錄像進行回放，并且不影響其他通道預覽； 15）支持最大8路同步回放和多路同步倒放； 16）支持硬盤配額和硬盤盤組存儲模式，可對不同通道分配不同的錄像保存容量或周期； 17）支持假日錄像； 18）支持4個SATA接口； 19）支持螢石云服務，可一鍵配置上網； 20）支持網絡檢測（網絡流量監控、網絡抓包、網絡資源統計）功能； 21）支持GB28181、Ehome協議接入平臺。
|
1臺 |
|
|
6 |
PoE交換機 |
型號：SF1009P； 8口POE交換機，24V自適應供電。
|
1臺 |
|
|
7 |
攝像機支架 |
FIH-5001 |
2個 |
|
|
8 |
硬盤 |
3T |
1個 |
|
|
9 |
上墻解碼器 |
型號：DS-6901UD，支持HDMI、VGA、BNC三種輸出接口，支持2路1200W，或4路800W，或6路500W，或10路300W，或16路1080P及以下分辨率同時實時解碼 |
1個 |
|
|
10 |
主動紅外對射探測器 |
型號：DS422i-Chi；DS422i-Chi為雙光束光電探測器，專門用于室內和室外應用場合。這些探測器經過專門設計，包含獨立發射器和接收器，當入侵者穿過發射器和接收器之間的射束時，探測器隨即觸發報警。DS422i-Chi的室外探測范圍為30米(100英尺)，室內探測范圍為90米(300英尺)。
|
1對 |
|
|
11 |
門磁 |
型號：HO-03；通用門磁開關，內部由一個永磁體和一個干簧管開關組成；當處于閉合狀態時，永磁體吸合干簧管；當處于打開狀態時，干簧管開關不被吸合，常開觸點閉合報警。
|
1個 |
|
|
12 |
聲光報警器 |
型號：HC-103；工作電壓：12V。
|
1個 |
|
|
13 |
監控平臺軟件 |
IVMS-4200 |
1套 |
|
|
14 |
工程寶 |
型號：WSD-8600ADH，支持網絡+模擬攝像頭測試 |
1個 |
|
火災自動報警及消防聯動系統
一、系統概述
消防報警聯動系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立的子系統。該系統裝置是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。
二、系統結構圖

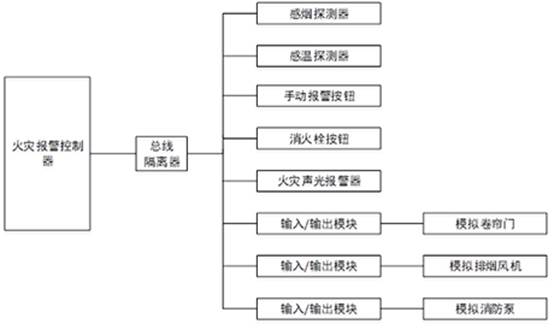

消防報警聯動系統結構圖
|
序號 |
名稱 |
型號 |
數量 |
備注 |
|
1 |
火災報警控制器 |
|
1臺 |
|
|
2 |
智能光電感煙探測器 |
型號：JTY-GD-G3；感煙火災探測器是采用紅外散射原理研制而成的點型光電感煙火災探測器，地址編碼可由電子編碼器事先寫入，也可由控制器直接更改寫入，二總線制，無極性，可早期報警，靈敏度高，具黑煙報警功能。 1）工作電壓：信號總線電壓：總線24V，允許范圍：16V～28V 2）工作電流：監視電流≤0.8mA；報警電流≤2.0mA 3）靈敏度（響應閾值）：可設定3個靈敏度級別，探測器出廠靈敏度級別為2級。當現場環境需要在少量煙霧情況下快速報警時，可以將靈敏度級別設定為1級；當現場環境灰塵較多時或者風沙較多的情況下，可以將靈敏度級別設定為3級。 4）響應閾值：0.11dB/m～0.27dB/m 5）報警確認燈：紅色，巡檢時閃爍，報警時常亮 6）編碼方式：電子編碼（編碼范圍為1～242） 7）線制：信號二總線，無極性 8）使用環境：溫度：-10℃～+50℃；相對濕度≤95%，不凝露 9）殼體材料和顏色：ABS，象牙白 10）安裝孔距：45mm～75mm 11）執行標準：GB 4711993
|
3只 |
|
|
3 |
智能電子差定溫探測器 |
型號：JTW-ZCD-G3N；采用無極性信號二總線技術，采用帶A/D轉換的單片機，實時采樣處理數據，軟件地址編碼，工程調試簡便可靠，定溫報警溫度可設五檔，探測器的保護面積20m2～30m2。 1）工作電壓：信號總線電壓：總線24V，允許范圍：16V～28V 2）工作電流：監視電流≤0.8mA；報警電流≤2.0mA 3）報警確認燈：紅色（巡檢時閃爍，報警時常亮） 4）編碼方式：十進制電子編碼，編碼范圍在1～242之間 5）殼體材料和顏色：ABS，象牙白 6）重量：約115g 7）安裝孔距：45mm～75mm 8）執行標準：GB 4711993
|
3只 |
|
|
4 |
探測器通用底座 |
DZ-02 |
6只 |
|
|
5 |
總線隔離器 |
型號：LD-8313；隔離器，用于隔離總線上發生短路的部分，以保證總線上其它的設備能正常工作。待故障修復后，總線隔離器會自行將被隔離的部分重新納入系統。此外，使用隔離器還能便于確定總線發生短路的位置。 1）工作電流：動作電流≤170mA 2）動作指示燈：紅色（正常監視狀態不亮，動作時常亮） 3）負載能力：總線24V，170mA
|
1只 |
|
|
6 |
編碼手報按鈕 |
型號：J-SAM-GST9122；手動火災報警按鈕（含電話插孔）一般安裝在公共場所，當人工確認發生火災后，按下報警按鈕上的有機玻璃片，即可向控制器發出報警信號。控制器接收到報警信號后，將顯示出報警按鈕的編號或位置并發出報警聲響，此時只要將消防電話分機插入電話插座即可與電話主機通訊。 1）工作電流：監視電流≤0.8mA；報警電流≤2.0 mA 2）輸出容量：額定DC60V/100mA無源輸出觸點信號，接觸電阻≤100mW 3）啟動方式：人工按下有機玻璃片 4）復位方式：用吸盤手動復位 5）指示燈：紅色，正常巡檢時約3s閃亮一次，報警后快速閃亮 6）編碼方式：電子編碼，編碼范圍在1～242之間任意設定 7）線制：與控制器采用無極性信號二總線連接，與總線制編碼電話插孔采用四線制連接
|
1只 |
|
|
7 |
編碼單輸入/單輸出模塊 |
型號：LD-8301；單輸入/單輸出模塊采用電子編碼器進行編碼，模塊內有一對常開、常閉觸點。模塊具有直流24V電壓輸出，用于與繼電器的觸點接成有源輸出，以滿足現場的不同需求。另外模塊還設有開關信號輸入端，用來和現場設備的開關觸點連接，以便確認現場設備是否動作。 1）工作電壓：信號總線電壓：總線24V，允許范圍：16V～28V 2）電源總線電壓：DC24V，允許范圍：DC20V～DC28V 3）工作電流：總線監視電流≤1mA，總線啟動電流≤3mA 4）電源監視電流≤5mA，電源啟動電流≤20mA 5）輸入檢線：常開檢線時線路發生斷路（短路為動作信號）、常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號 6）輸出檢線：輸出線路發生短路、斷路，模塊將向控制器發送故障信號 7）輸出容量：無源輸出：容量為DC24V/2A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V~48V直流或交流 8）有源輸出：容量為DC24V/1A 9）輸出控制方式：脈沖、電平（繼電器常開觸點輸出或有源輸出，脈沖啟動時繼電器吸合時間為10s） 10）指示燈：紅色（輸入指示燈：巡檢時閃亮，動作時常亮；輸出指示燈：啟動時常亮） 11）編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 12）線制：與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
|
3只 |
|
|
8 |
編碼消火栓報警按鈕 |
型號：J-SAM-GST9123；消火栓按鈕（以下簡稱按鈕）安裝在公共場所，當人工確認發生火災后，按下此按鈕，即可向火災報警控制器發出報警信號，火災報警控制器接收到報警信號，將顯示出與按鈕相連的防爆消火栓接口的編號，并發出報警聲響。 1）工作電流：報警電流≤30mA 2）啟動方式：人工按下有機玻璃片 3）復位方式：用吸盤手動復位 4）指示燈：紅色，報警按鈕按下時此燈點亮；綠色，消防水泵運行時此燈點亮
|
1只 |
|
|
9 |
火警訊響器 |
型號：HX-100B；火災聲光警報器（以下簡稱警報器），用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警控制器啟動，也可通過安裝在現場的手動報警按鈕直接啟動。啟動后警報器發出強烈的聲光警號，以達到提醒現場人員注意的目的。 1）信號總線電壓：24V，允許范圍：16V～28V 2）電源總線電壓：DC24V，允許范圍：DC20V～DC28V 3）電源動作電流：≤160mA 4）編碼方式：采用電子編碼方式，占一個總線編碼點，編碼范圍可在1～242之間任意設定 5）線制：四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
|
1只 |
|
|
10 |
編碼器 |
GST-BMQ-1B |
1只 |
|
|
11 |
模擬消防泵 |
采用鈕子開關和指示燈模擬 |
1套 |
|
|
12 |
模擬排煙閥 |
采用鈕子開關和指示燈模擬 |
1套 |
|
|
13 |
模擬卷簾門 |
采用鈕子開關和指示燈模擬 |
1套 |
|
|
14 |
光電開關 |
型號：WT100-N1412；該型光電開關為反射式光電開關，可以檢測金屬、非金屬等反光物體。頂部選鈕用于調節光靈敏度（順時針調節靈明度增高，逆時針調節靈敏度降低），底部選鈕用于切換工作方式（類似于繼電器的常開、常閉觸點）。
|
2個 |
|
|
15 |
點型感煙探測器功能試驗器 |
|
1只 |
|
|
16 |
海灣獨立式煙感器感煙探測器 |
|
1只 |
|
家庭綜合布線系統
|
序號 |
名稱 |
型號 |
數量 |
備注 |
|||
|
1 |
配線架 |
24口 型號：KN-515；24口
|
1個 |
|
|||
|
2 |
光纖貓 |
帶RJ45接口 帶SC/PC接口
|
1臺 |
|
|||
|
3 |
以太網交換機 |
|
1臺 |
|
|||
|
4 |
電話程控交換機 |
型號：LC-208；2路輸入，8路輸出，模擬空分交換制式；音頻撥號方式。 主要功能：1.電腦話務員，停電直通；2.來電顯示，人工值班；3.彈性編碼，直撥外線；4.等級設置，通話保密；5.特許撥號字頭，呼出限制；6.代接功能，三方通話；7.強插和監聽，數碼錄音；8.出局外線連接，音樂保留。
|
1臺 |
|
|||
|
5 |
電話配線架 |
型號：KN-529；主要用于電話系統配線，包含了左右兩個各50對的魚骨架，共可連接100對的2芯電話線。 |
1個 |
|
|||
|
6 |
單口面板 |
KN-503 |
4個 |
|
|||
|
7 |
電話模塊 |
KN-519 |
2個 |
|
|||
|
8 |
網絡模塊 |
KN-509 |
2個 |
|
|||
|
9 |
電話機 |
T-026 |
2個 |
|
|||
|
10 |
86底盒 |
國產 |
4個 |
|
一、系統概述
綜合布線系統是智能建筑通訊自動化系統的重要組成部分，也是建筑物實現內部通訊及外部通訊的信息通路，是數據、信號交換與處理的重要環節。建筑物內部與外部信息（語音信息、數據信息、視頻信息等）使用單位的信息交流、交換，都需通過綜合布線與計算機網絡系統來實現。
二、系統結構圖

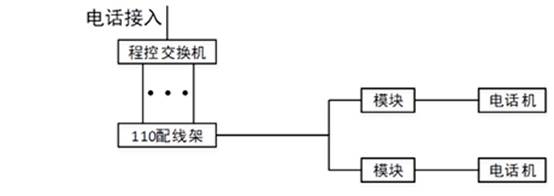

綜合布線系統主要由數據網絡、語音網絡兩大部分組成。其中數據網絡為計算機網絡系統，語音網絡為電話網絡系統。
數據網絡由樓層交換機、配線架、信息模塊等組成。

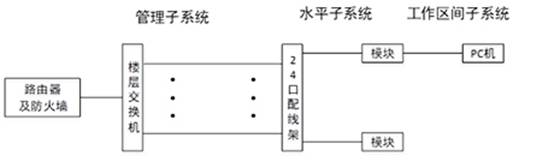

綜合布線系統結構圖
智能照明監控系統
一、系統概述
DDC照明監控系統是針對學習DDC控制而研制的，DDC控制廣泛應用于樓宇照明、能耗監控等領域通過該裝置的學習，學生能夠掌握DDC控制器的編程方法及上位機軟件編寫方法。
二、系統的主要特點
1.采用LON總線DDC控制器采集控制模塊實現對照明系統中各類數據的采集與開關控制；
2.采用先進LonWorks總線通信協議組網，具有典型的代表性。
