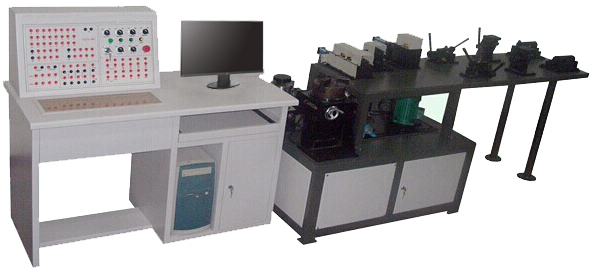

SB-NJJ02型自動化夾具綜合實驗臺
自動化夾具綜合實驗臺適用于《機械制造技術基礎》、《機械夾具》、《先進制造技術》、《機電一體化控制技術與系統》、《機械制造裝備設計》、《可編程控制器的原理及應用》等專業課程。設備實驗內容涉及機械、電氣、液壓、計算機控制技術等方面，覆蓋面廣，綜合性強。各功能部件敞開性好，有利于加深學生的感性認識，通過多個模塊，靈活組成各種系統。實驗過程接近實際機電產品的組裝調試過程，實戰性強，學生可根據自己的構思進行創新設計。實驗臺由計算機、電氣控制柜、夾具工作臺及軟件等部分組成。
一、自動化夾具綜合實驗設備的主要組成：
1、計算機（用戶自備）
2、夾具工作臺
六點定位平臺及定位元件
（1）電動夾具：
1）電動三爪自定心卡盤
2）數控分度頭
3）數控回轉工作臺
（2）液壓夾具：
1）斜楔夾緊機構
2）鉸鏈夾緊機構
3）聯動夾緊機構
（3）手動夾具：
1）偏心夾緊機構
2）螺旋夾緊機構
3、 電氣控制柜
PLC主機配置
配置三菱FX3U-48MR主機，集成數字量I/O（24路數字量輸入24路數字量輸出）RS-422通信口、SC-11通信編程電纜。
可編程控制器、繼電器和接觸器、步進電機控制系統、分區式創新型控制面板。
二、技術參數
|
技 術 規 格 |
參數 |
||
|
工作臺外形尺寸 |
3050*800*1100mm |
||
|
步進電機進給速度 |
mm/min |
1—1200 |
|
|
步進電機快移速度 |
mm/min |
1500 |
|
|
交流電源 |
380AV/220AV,50HZ |
||
|
步進電機 |
步距角1.8° |
||
|
液壓站 |
液壓系統壓力 |
≤2.5Mpa |
|
|
油泵電機 |
370W，1400r/min |
||
|
其它 |
液壓集成塊：1個；節流閥：2個;溢流閥:1個;電磁換向閥:1個;液壓缸:2個；壓力表：1個。 |
||
|
隨機附件 |
壓力表：1個 |
||
|
隨機資料 |
1.使用說明書；2.實驗指導書 |
||
