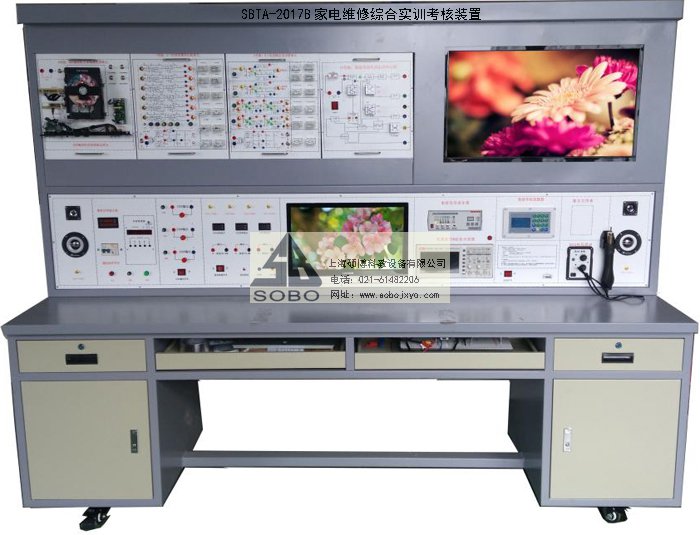

SBTA-2017B家電維修綜合實訓考核裝置
一、產品概述
家電維修綜合實驗臺，是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實驗平臺應用領域：國家示范性中等高等職業院校電子技術項目建設開發、高級技工學校電子技術項目建設開發、
電子教學實驗實訓室建設、家電維修一體化教學實施、家用電器類維修實操，以及中級、高級工的技能鑒定考核。
二、主要功能：
裝置可完成：液晶電視/高清EVD機/變頻空調/智能冰箱/智能熱水器/電磁爐/智能電飯鍋/5.1功放家庭影院/全自動洗衣機/微波爐的整機結構、工作原理、工序指示、電壓監測、實驗測量、波形測試、檢修測試、實驗模擬、故障演試、功能測試、工廠調試、點屏實訓、配板實操、檢修實訓、故障排除、考核系統競賽等直觀項目教學實驗實訓項目。
實驗臺主要配置：主體模塊：依照專業教學實驗實訓考核需求設計模塊如下：
1、液晶電視教學系統實訓主體模塊掛箱
2、變頻空調系統教學實訓主體模塊掛箱
3、智能冰箱控制系統實訓主體模塊掛箱
4、家用熱水器控制系統實訓主體模塊掛箱
5、電磁爐控制系統實訓主體模塊掛箱
6、電飯煲控制系統實訓主體模塊掛箱
7、微波爐控制系統實訓主體模塊掛箱
8、洗碗機控制系統實訓主體模塊掛箱
9、5.1功放系統控制效果實訓主體模塊掛箱
10、全自動洗衣機控制系統實訓主體模塊掛箱
模塊一、液晶電視教學系統實訓主體模塊
1、液晶電視實訓主板：采用最新主流MST方案設計的液晶電視實訓主板（教學專用版），固定于主體模塊之上，快速分離拆卸設計，方便獨立教學及損壞獨立更換；配套對應清晰電路原理圖紙及工作分析教程、教學實訓教材，可以直接實現各種實驗測量、波形測量、故障演試、供電指示、啟動指示、操作控制、工廠調試、檢修實訓等教學實訓項目課程。
2、供電部分：液晶電視電源板安裝于主體模塊側面，突出主要電壓測試點；快速拆卸設計，方便獨立教學項目實訓；配套對應清晰電路原理圖紙及工作分析教程、教學實訓教材，可以直接實現相應實驗測量、故障演試、工作指示、啟動指示、檢修實訓等教學實訓項目課程。
3、背光部分：背光板固定于液晶屏面板背面，快速分離拆卸設計，方便獨立教學及項目實訓；配套教學實訓教材，可以直接實現相應實驗測量、故障演試、工作指示、啟動指示、檢修實訓等教學實訓項目課程。
4、工作指示：直觀指示設計，供電電源指示、系統運行指示、主板運行指示、主電源啟動控制指示、去屏信號供給指示、液晶屏供電控制指示、背光啟動控制指示。在系統運行過程中，對應指示燈亮燈順序直觀呈現出整機系統啟動過程；
5．電壓監測：直觀顯示整機各組供電5VS、24V、12V、5V的電壓/電流顯示、能夠直觀監測待機供電及控制變化，可以直觀實現實驗測量、工作顯示、啟動顯示、檢修實訓等教學實訓項目課程。
6、操作控制：功能按鍵開關和遙控接收控制整機系統運作，配套多功能遙控器實現各項實驗實訓項目教學。
7、主板程序：依照教學應用需求開發系統軟件程序，滿足各種教學實驗實訓需求的故障演試、排查測試、工廠調試，展現軟件程序引起的故障現象與解決辦法。
8、視頻軟件：液晶顯示器工作原理、液晶顯示屏工作原理、液晶電視機工作原理、液晶電視機主板電路圖紙與電路結構分析、液晶電視機主板啟動流程與信號流程、液晶電視機主板工作電壓及波形測量、液晶電視機主板故障分析與檢修實操、液晶電視機電源板工作原理與結構框圖、液晶電視機電源板故障分析與檢修實操、液晶電視機背光結構與工作原理、液晶電視機背光板工作原理與結構框圖、液晶電視機背光板保護電路及排查技巧、液晶電視機背光板故障分析與檢修實操、點屏技術與液晶顯示屏檢測原理、點屏技術配板銷售實操、液晶電視機主板工廠調試實操、液晶電視機整機檢修實操、液晶電視機檢修報價技巧實操、液晶電視機售后服務運營實操、液晶顯示屏點屏技術實訓與技能競賽、液晶電視機整機故障檢修實訓與技能競賽.
模塊二、變頻空調系統教學實訓主體模塊
了解變頻空調控制部分結構及原理
2.了解變頻空調各模塊在整個控制部分中的作用
3.掌握變頻空調電氣控制線路原理
4.變頻空調電器元件的測量及系統運行原理
5.變頻空調的故障與分析
（1）紅外接收管壞
（2）室內環境溫度傳感器開路
（3）室內盤管溫度傳感器開路
（4）室內風機轉速傳感器開路
（5）步進電機壞
（6）室內風機壞
（7）變壓器T1壞，無輸出
（8）室內機7805壞，無輸出
（9）繼電器RY1線圈開路
（10）U1芯片壞
（11）蜂鳴器壞
（12）室外風機壞
（13）四通閥線圈壞
（14）室外環境溫度傳感器壞
（15）室外盤管溫度傳感器壞
（16）整流橋壞
（17）變壓器T2壞，無+15V輸出
（18）變壓器T2壞，無+12V輸出
（19）室外機7805壞，無輸出
（20）控制風機繼電器RY03壞
（21）室內機室外機通訊故障
模塊三、智能冰箱控制系統實訓主體模塊
1、 智能電冰箱電氣線路器件的認識和測量
2、 電冰箱電氣控制線路接線及系統運行
3、 間冷式電冰箱維修實訓及故障分析
（1） 門燈開路故障
（2） 冰箱冷凍室溫度傳感器開路
（3） 冰箱化霜溫度傳感器開路
（4） 風扇電機開路
（5） 門開關開路
（6） 補償開關開路
（7） 補償電熱絲開路
（8） 化霜電熱管開路
（9） 壓縮機啟動器開路
（10）壓縮機熱保護器開路
模塊四、家用熱水器控制系統實訓主體模塊
1、配置電熱器內部電路控制系統原理圖
2、故障模擬檢測點
3、內置設故排故系統（可由電腦隨機設置故障點）
4、故障點采用可更換透明元件、即學生根據故障現象排查損壞元件，采用插拔式更換元件。（1） 主板 +12V 電源丟失故障
（2） 紅外接收頭損壞故障
（3） 指示燈亮不加熱故障現象與維修
（4） 電熱水器加熱溫度低于設定溫度故障現象與維修
（5） 電熱水器溫度傳感器故障
（6） 手動控制按鍵損壞
（7） 漏電開關故障
（8） 電加熱故障
模塊五、電磁爐控制系統實訓主體模塊
1.電磁爐常用元器件，控制芯片，顯示器件的認識與檢測
2.電磁爐控制電路原理的認識
3.電磁爐溫度傳導的工作原理
4.電磁爐檢鍋系統故障與排除
5.電磁爐操作顯示正常，不加熱的故障與排除
6.電磁爐功率驅動管損壞的故障與排除
7.電磁爐散熱器風機損壞的故障與排除
模塊六、電飯煲控制系統實訓主體模塊
1.微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測
2.微電腦控制電飯鍋結構的認識及拆裝
3.微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
4.微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
5.微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
6.微電腦控制電飯鍋的常見故障及維修
7.微電腦控制電飯鍋控制電路常見故障的檢測及維修微波爐模塊
模塊七、微波爐控制系統實訓主體模塊
1.微波爐主要元器件，控制芯片，顯示器件的認識與檢測
2.微波爐加熱的原理分析
3.微波爐微波產生電路的常見故障及檢測維修
4.微波爐控制電路及定時電路常見故障與檢測維修
5.微波爐電壓轉換電路的常見故障及檢測維修
6.微波爐保護裝置的檢測與維修
7.微波爐常見故障的檢測及維修
模塊八、洗碗機控制系統實訓主體模塊
1.洗碗機主要元器件，控制芯片，顯示器件的認識與檢測
3.洗碗機工作原理分析
4.洗碗機水位開關故障及檢測維修
5.門開關損壞故障與檢測維修
6.碗不干故障及檢測維修
7.洗碗機程序損壞的檢測與維修
8.洗碗機水泵不運行故障的檢測及維修
模塊九、5.1功放系統控制效果實訓主體模塊
1.功放系統主要元器件，控制芯片，揚聲器認識與檢測
2.功放系統工作原理與安裝調試操作
3.功放系統故障及檢測維修
4.左右主聲道故障與檢測維修
5.功放電源故障及檢測維修
6.環繞聲損壞的檢測與維修
7.中置故障的檢測及維修
模塊十、洗衣機控制系統實訓主體模塊
1. 全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2. 全自動洗衣機電路控制原理的認識
3. 進水、排水常見故障的檢測和排除
4. 洗滌、脫水常見故障的檢測和排除
5. 全自動洗衣機程控器的檢測
6. 電機及電機控制故障的檢測和排除
7. 集成控制電路檢測和故障分析排除
彩色信號發生器：
1、 輸出信號頻率范圍：第 12 頻道 2、電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式，可通過按鍵直接選擇3、 輸出信號：有視頻、伴音（中頻 6.5M ）、射頻輸出接口） 4 、信號制式： PAL-D/K
三、智能實訓考核系統
(1) 計算機可以監控 1-126 臺家用電器智能考核臺
(2) 具有發卷功能
(3) 具有收卷功能
(4) 具有單臺和全部實驗臺清零功能
(5) 具有自動檢測各家用電器考核臺的通訊聯機情況
(6) 可以生成學生個人成績單
(7) 可以對學生考核情況進行統計、分析
(8) 設有進入系統密碼，進入系統后能夠修改密碼
(9) 具有打印功能
(10) 具有答題次數限制功能
(11) 學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
四．彩色20M雙蹤示波器：
■ 全新超薄外觀設計 體積小巧 攜帶方便
■ 彩色液晶顯示（320*240）分辨率 波形顯示更清晰
■ 具有多種觸發功能 邊沿 視頻 脈寬 外部觸發 電源觸發等
■ 靈活的波形錄制及回放功能
■ 或外接1M 深度存儲器 有20MZ帶寬抑制光標測量及自動光標跟蹤測量功能
■ 多文字菜單顯示 延遲掃描功能 可同時顯示波形全貌和細節
■ 支持U盤儲存波形 界面圖片 及通過U盤可靠方便的系統
■ 自動測量20種波形參數
■ 具有波形數學運算功能 FFT數字濾波器及頻率計等多種功能
五、設備主要配置與配用儀表清單：
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
22寸高清液晶顯示屏 |
套 |
||
|
2 |
鐵質雙層亞光噴塑實驗臺 |
1 |
臺 |
|
|
3 |
液晶電視檢測實驗板掛箱 |
2 |
塊 |
|
|
4 |
19.5寸臺式電腦3010 |
1 |
套 |
教師機有/學生機無 |
|
5 |
變頻空調系統教學實訓主體掛箱 |
1 |
套 |
|
|
6 |
智能冰箱控制系統實訓主體掛箱 |
1 |
套 |
|
|
7 |
家用熱水器控制系統實訓主體掛箱 |
1 |
套 |
|
|
8 |
電磁爐控制系統實訓主體掛箱 |
1 |
套 |
|
|
9 |
電飯煲控制系統實訓主體掛箱 |
1 |
套 |
|
|
10 |
微波爐控制系統實訓主體掛箱 |
1 |
套 |
|
|
11 |
洗碗機控制系統實訓主體掛箱 |
1 |
套 |
|
|
12 |
5.1功放系統控制效果實訓主體掛箱 |
1 |
套 |
+/-字各式 |
|
13 |
全自動洗衣機控制系統實訓主體掛箱 |
1 |
套 |
|
|
14 |
防靜電烙鐵 |
2 |
把 |
|
|
15 |
彩色電視信號發生器 |
1 |
臺 |
內置安裝在實驗臺內 |
|
16 |
BVG熱風焊臺 |
1 |
臺 |
內置安裝在實驗臺內 |
|
17 |
數字萬用表 |
1 |
臺 |
內置安裝在實驗臺內 |
|
18 |
彩色雙蹤示波器 |
1 |
臺 |
內置安裝在實驗臺內 |
|
19 |
優質螺絲刀 |
10 |
把 |
+/-字組合全套 |
|
20 |
5.1揚聲器 |
5 |
個 |
內置安裝在實驗臺內 |
|
21 |
智能故障設置考核答題器 |
1 |
套 |
內置安裝在實驗臺內 |
|
22 |
設備操作指導書 |
1 |
本 |
六、技術性能
1. 輸入電源：單相三線制 AC220V ± 10% 50HZ
2. 工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85% （ 25 ℃ ）
3. 整機容量：＜ 500VA
4. 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s
5. 外形尺寸：180cm ×70cm × 180cm
